自研产品|无人机航空磁测系统产品介绍及案例展示

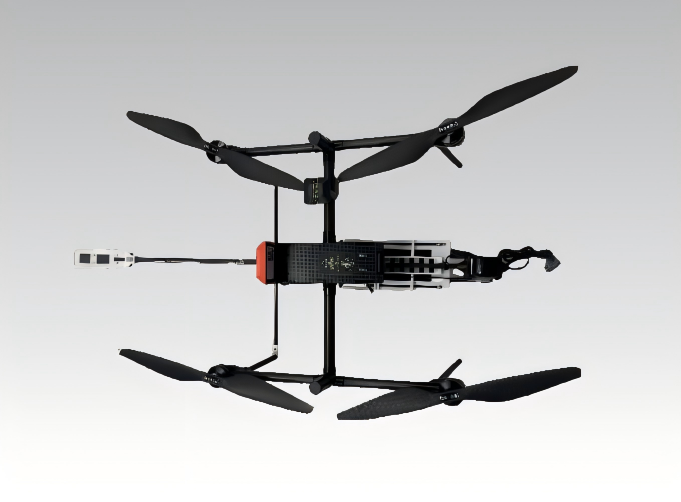

新联超导（上海）科技有限公司自主研发的无人机航空磁测系统（见图1），是面向地质勘探、矿产勘查、考古探测等领域的新一代高精度航空地球物理装备。系统集高灵敏度磁通门传感器、智能仿地飞行平台与先进数据处理技术于一体，具备自动化程度高、速度快、精度高、适应性强等特点，为复杂地形、危险环境下的资源勘查提供安全、高效的解决方案。

图1 无人机航磁系统示意图

为探明某铁矿体未采区域的资源潜力，新联超导采用无人机航磁技术开展高精度磁测，通过建立三维地磁模型与先进数据处理手段，实现对矿体位置的精准定位，为后续钻探提供科学依据。

① 模型建立

● 收集已知矿体资料，利用专业软件进行三角网剖分，建立三维矿体模型；

● 赋值磁参数，构建地磁模型，用于正演模拟与磁场响应分析；

● 正演结果显示异常区呈北东-南西走向，但最大正负磁异常与实际矿体位置存在偏差。

② 数据处理与优化

● 采用NSS（归一化磁源强度）算法进行边界识别，成功将正异常中心定位至矿体投影范围南侧边角；

● 与实际矿体特征高度吻合，验证了NSS算法在铁矿体定位中的有效性。

③ 实际航磁测量与成果

● 依照测网设计开展无人机航磁测量，获取测区地磁数据；

● 测区磁场整体呈现“南高北低”的背景特征，局部存在高磁异常；

● 通过“趋势去除 + NSS边界求解”方法，校正异常中心位置，精确圈定矿体范围。

● 成功完成30平方公里航磁测量任务；

● 绘制航磁等值线图、边界识别图等多种成果图件；

● 精准定位矿体异常区，为后续地质钻探提供明确靶区，获得用户单位高度评价。

● 三维建模 + 正演模拟：提升数据解释的科学性与可靠性；

● NSS算法边界识别：有效校正异常位置，提高矿体定位精度；

● 趋势去除技术：消除背景场干扰，突出目标异常。

该案例充分展示了新联超导在无人机航磁领域的技术实力，特别是在复杂地质条件下的数据处理与解释能力，为矿产资源勘查提供了高效、精准的技术支撑。

该测区位于高原高山区，海拔高度在3850～4950米，地形切割强烈，高差达500～1100米，气候寒冷干燥，冬春季降雪频繁，给无人机航磁作业带来极大挑战。

完成两处区域共计11平方公里的高精度航磁测量，获取地磁场数据，为后续找矿勘探提供地球物理依据。

● 高海拔低氧环境：无人机动力系统与续航面临考验；

● 地形复杂：山势陡峭，高差大，飞行控制难度高；

● 气候恶劣：低温、降雪等天气影响飞行安全与数据质量。

凭借卓越的飞行控制技术与稳定的航磁系统，新联超导团队克服了高海拔、复杂地形与恶劣气候的多重挑战，顺利完成了全部测区的航磁数据采集任务。

● 东部测区：总磁场呈现西南高、东北低的分布特征，最大值与最小值差达520nT；

● 西北部测区：磁场分布呈现北高南低的特点，极差为400nT。

本次航磁测量成功获取了测区精细磁场分布特征，为矿权人厘清构造格局、圈定找矿靶区提供了科学依据，展现了新联超导无人机航磁系统在极端环境下的可靠性与实用性。

该案例凸显了新联超导无人机航磁在高海拔、复杂地形地区项目实施的技术能力与经验积累，为同类区域资源勘查提供了成功范例。

为精准探测浅层古墓位置，新联超导采用无人机航磁技术，通过超低空飞行策略，获取微弱地磁异常信号，为考古挖掘提供科学依据。

在目标区域开展高精度航磁探测，识别古墓磁异常，判断其边界与埋藏深度。

● 超低空飞行：飞行高度精确控制在8米，大幅提升探测分辨率与精度；

● 微弱信号捕捉：成功识别出几十纳特斯拉（nT）级别的古墓磁异常；

● 多方法数据处理：结合延拓图、解析信号模（ASA）等值线图等技术手段，对异常数据进行精细解译。

通过超低飞行策略，无人机贴近地面飞行，采集高精度地磁数据。随后，采用多种先进处理方法对磁异常信号进行分析与成像，精确定位古墓位置，并推断其埋藏深度与边界。

● 成功发现并圈定古墓磁异常区域；

● 精确判断古墓边界与埋深，为后续考古挖掘提供可靠依据；

● 探测结果达到预期目标，获得考古单位高度认可。

该项目展示了新联超导无人机航磁系统在考古探测中的强大能力，特别是在浅层弱磁异常探测方面具有显著优势，为文化遗产保护与考古研究提供了创新技术手段。

该测区位于西南某山区，地形高差大（500～1000米），悬崖密布（近90°），雨雾天气多发，山顶分布多处风力发电机。剧烈的地形起伏、山谷强风、雨雾干扰及风机磁场影响，对无人机航磁作业构成严峻挑战。

完成矿权范围内的高精度航磁测量，厘清地层构造、圈定矿体分布，为找矿勘查提供科学依据。

地形复杂：高差大、悬崖多，飞行控制难度极高；

气象条件恶劣：雨雾频发，影响飞行安全与数据质量；

环境干扰强：风力发电机运转带来磁场噪声，影响数据解译精度。

通过前期地质资料调研与现场踏勘，科学规划飞行路线，合理选择起降点。凭借卓越的仿地飞行技术和稳定的航磁系统，新联超导团队克服多重挑战，顺利完成全部测区航磁测量任务，实现矿权范围全覆盖。

● 获取丰富的磁场信息，划分不同磁异常特征区，综合反映地层岩性、构造及矿体分布；

● 依据《航空磁测技术规范》（DZ/T0142-2010）对局部异常进行选编分类，圈定1处乙类异常，具有较好找矿潜力；

● 后续超导瞬变电磁验证显示，已知矿体与推测深部矿体均位于该异常带内，验证了航磁成果的可靠性。

本次项目不仅展示了新联超导无人机航磁系统在极端复杂地形中的卓越适应能力，也体现了其数据处理与异常识别的专业水平。成果获得矿方与专家一致认可，为后续深部找矿提供了有力支撑。

该测区位于菲律宾某地，地势北高南低，60%以上为山地与丘陵，气候炎热多雨，植被以热带雨林和季雨林为主，森林覆盖率高达53%，多为原始森林，人类活动极少。这种复杂地形与密集植被给传统地面勘查带来极大困难。

通过无人机航磁技术，在原始森林覆盖区开展高精度磁测，厘定岩性界线与断裂构造，圈定成矿有利靶区，为后续矿产勘查提供科学依据。

植被覆盖密集：原始森林遮挡严重，地面勘查难以开展；

地形起伏复杂：山地丘陵交错，飞行控制与数据采集难度大；

气候湿热多雨：天气条件对飞行作业稳定性提出较高要求。

通过收集前人地质资料，科学设计航磁方案，进行150米仿地飞行。无人机航磁系统克服了植被与地形影响，顺利完成测区数据采集。

对航磁数据进行化极、延拓、剩余异常计算等多种处理，绘制系列成果图件；

从不同角度增强与突出磁场信息，有效识别不同岩性界线，厘定断裂构造；

结合其他地质与物探资料，成功圈定成矿有利部位，为找矿工作提供明确靶区。

本次项目展示了新联超导无人机航磁系统在原始森林、复杂地形、植被覆盖区的强大适应能力，验证了其在“一带一路”国际资源勘查中的实际应用价值，为海外矿业合作提供了成功范例。

新联超导无人机航空磁测系统已在全国多地及海外项目中成功应用，获得用户高度认可。我们诚挚欢迎地勘单位、矿业企业、科研院所及国际合作伙伴垂询洽谈，共同推动地质勘查技术升级，为国家资源安全与“一带一路”建设贡献力量。
